Θωράκιση των καλωδίων κεραία τηλεόρασης

Λεπτομέρειες
Κατηγορία: Τεχνικά Άρθρα & Νέα

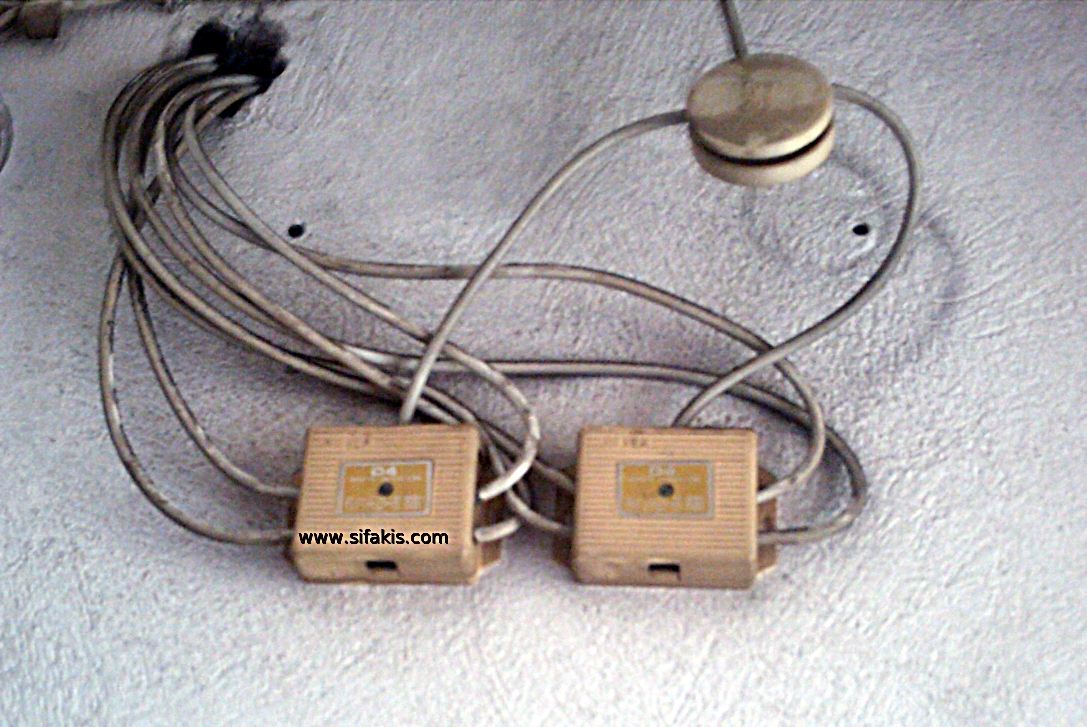

Κάθε καλώδιο που μεταφέρει σήμα, λειτουργεί ταυτόχρονα και ως κεραία λήψης, λαμβάνοντας εξωτερικά ηλεκτρομαγνητικά σήματα τα οποία προσθέτει στο σήμα που μεταφέρει. Παράλληλα λειτουργεί και ως κεραία εκπομπής, εκπέμποντας στο γύρω χώρο ένα τμήμα του σήματος που μεταφέρει.

Στις μέρες μας η θωράκιση των καλωδίων αποκτά ιδιαίτερη σημασία διότι υπάρχουν πολύ περισσότερα ηλεκτρομαγνητικά σήματα στην ατμόσφαιρα από το παρελθόν και, άρα, περισσότερες εν δυνάμει πηγές παρεμβολών.

Όταν το καλώδιο μεταφέρει ψηφιακά σήματα (π.χ. δορυφορική ή επίγεια ψηφιακή λήψη), τυχόν παρεμβολές μπορεί να οδηγήσουν σε «πάγωμα» της εικόνας. Τα καλώδια με υψηλή θωράκιση, αποτελούν την βέλτιστη επιλογή για τη μεταφορά ψηφιακών σημάτων.

Η θωράκιση είναι μια ιδιότητα που δεν εξαρτάται από το μήκος του καλωδίου. Ακόμη και λίγα εκατοστά μη καλά θωρακισμένου καλωδίου μπορούν να δημιουργήσουν προβλήματα, εφ’ όσον υπάρχουν ισχυρές παρεμβολές.

Θα μπορούσαμε να παραλληλίσουμε την περίπτωση αυτή με μια καλά μονωμένη ταράτσα, που όμως έχει μια μικρή τρύπα. Η υγρασία θα περάσει από την τρύπα αυτή, παρόλο που όλη η υπόλοιπη επιφάνεια είναι μονωμένη.

Η υψηλή επικάλυψη πλέγματος δεν είναι ικανή συνθήκη για υψηλή θωράκιση. Υπάρχουν πολλές κατασκευαστικές παράμετροι, η κάθε μια από τις οποίες συνεισφέρει στο τελικό αποτέλεσμα της θωράκισης, και η υψηλή επικάλυψη είναι μία μόνο από αυτές.

Ενδεικτικά αναφέρουμε την εκκεντρότητα του κεντρικού αγωγού, το υλικό, την κατασκευή και το πάχος της ταινίας, το υλικό και τη διάμετρο των συρμάτων του πλέγματος, τη γωνία πλέξης κ.ο.κ. Σύμφωνα λοιπόν με τις προδιαγραφές θα πρέπει να γνωρίζουμε την τιμή της θωράκισης, όπως αυτή προκύπτει από μετρήσεις του κατασκευαστή.

Η Θωράκιση προσδιορίζει την αντίσταση του ομοαξονικού καλωδίου στις εξωτερικές ηλεκτρομαγνητικές παρεμβολές. Στις συχνότητες 5-30 ΜHz, μέτρο της θωράκισης είναι η σύνθετη αντίσταση μεταφοράς (transfer impedance, Zt) σε mOhm/m.

Όσο μικρότερη η τιμή Zt σε mOhm/m, τόσο καλύτερα θωρακισμένο είναι το καλώδιο. Στις συχνότητες 30-3000 ΜHz, εκφράζεται ως εξασθένηση της θωράκισης (screening attenuation, As) σε dB.

Όσο μεγαλύτερη η τιμή της As σε dB, τόσο περισσότερο καταφέρνει το καλώδιο να εξασθενήσει τις παρεμβολές, άρα «προστατεύει» καλύτερα το σήμα που μεταφέρει. Επίσης όσο καλύτερη η θωράκιση, τόσο λιγότερο ποσοστό του σήματος που μεταφέρει το καλώδιο εκπέμπεται στο περιβάλλον.
